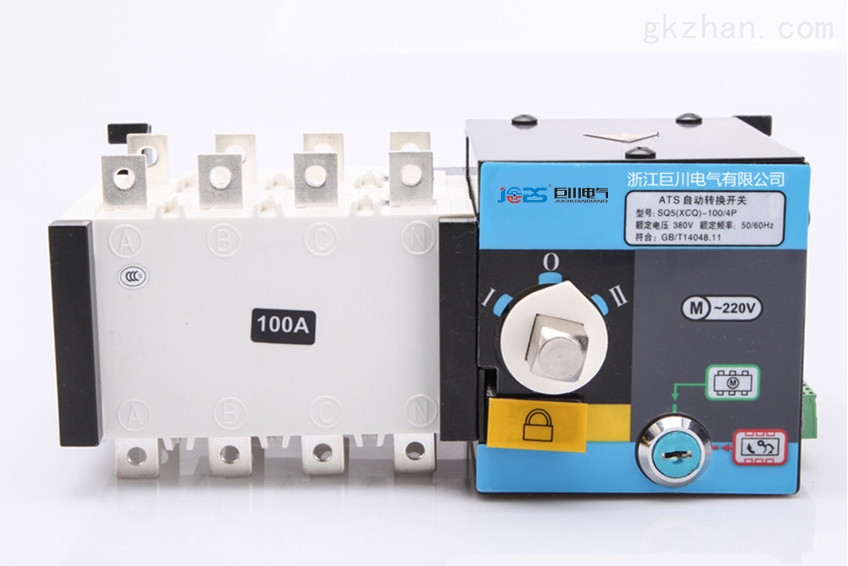

YCQ2E2-63雙電源切換開關 YCQ2E2-250自動轉換開關
發布時間：2020-02-17 15:55:31 發布人：巨川電氣 (人氣： )
YCQ2E2-63雙電源切換開關 YCQ2E2-250自動轉換開關【YCQ2E2】價格，型號，選型，浙江巨川電氣有限公司專業生產
【YCQ2E2】生產廠家，產品質量過硬，價格合理。
歡迎您來電洽談！
規 格：
【YCQ2E2】生產廠家，產品質量過硬，價格合理。
歡迎您來電洽談！
規 格：
YCQ2E2-63雙電源切換開關 YCQ2E2-250自動轉換開關
【YCQ2E2】價格，型號，選型，浙江巨川電氣有限公司專業生產
【YCQ2E2】生產廠家，產品質量過硬，價格合理。
歡迎您來電洽談！
規 格：齊全、巨川原廠出品；
數 量：海量庫存、幾乎所有型號；
貨 期：現貨當日發
備 注：提供多種解決方案，技術支持、產品按原廠巨川電氣助您――善用其效，盡享其能，有巨川，使用產品更放心，產品在促銷中。。。
巨川電氣品牌產品已覆蓋全球市場：智能照明控制系統，路燈控制器，智能動力控制系統，消防監控系統（火災監控，消防監控模塊）控制保護開關,雙電源,DW45框架斷路器,EPS應急電源，專業可信賴--巨川電氣！
一、【YCQ2E2】產品應用領域
產品廣泛應用于應急照明回路、 景觀照明、 航空照明、 場地照明商廈、學校、公園、體育館、展覽館、工業園區、機場、鐵路、車站、變電站等地的燈光控制、消防聯動、能耗監測和節能管控！“巨川電氣"為全國大銷售廠商之一，客戶涉及電信、金融、交通、核電站、石油化工、軍事、科研、醫院、稅務以及政府等各個領域。自從2000年正式進軍市場以來，重視研發，致力追求節能高效的產品，以及為客戶提供針對性電源解決方案的服務策略贏得了廣大客戶的認可，并在短短16年時間內成長為我國低壓電氣市場的主要供應商。
巨川電氣YCQ2E2雙電源自動轉換開關電器Automatic Transfer Switching Equipment（ATSE）是由一個（或幾個）轉換開關電器個其它必需的電器組成，用于檢測電源電路、并將一個或幾個負載電路從一路電源自動轉換到另一路電源自動的電器。YCQ2E2系列ATSE是完全按照國家標準GB/T14048.11要求設計、制造并取得國家CCC質量認證的智能型一體化PC級ATSE。
YCQ2E2系列ATSE技術先進、設計合理、品控嚴格、90℅以上部件使用磨具制造，已獲得多項國家專利，其技術已達到國際水平，其可靠性和穩定性深受用戶青睞和歷經實踐的考驗，用戶遍及全國的工業、醫療、郵電、石油、煤礦、冶金、鐵路、計算機中心、船舶、軍事設施、高速公路、機場、消防、民用建筑等交流50Hz/60Hz、400V及以下配電網絡系統中。

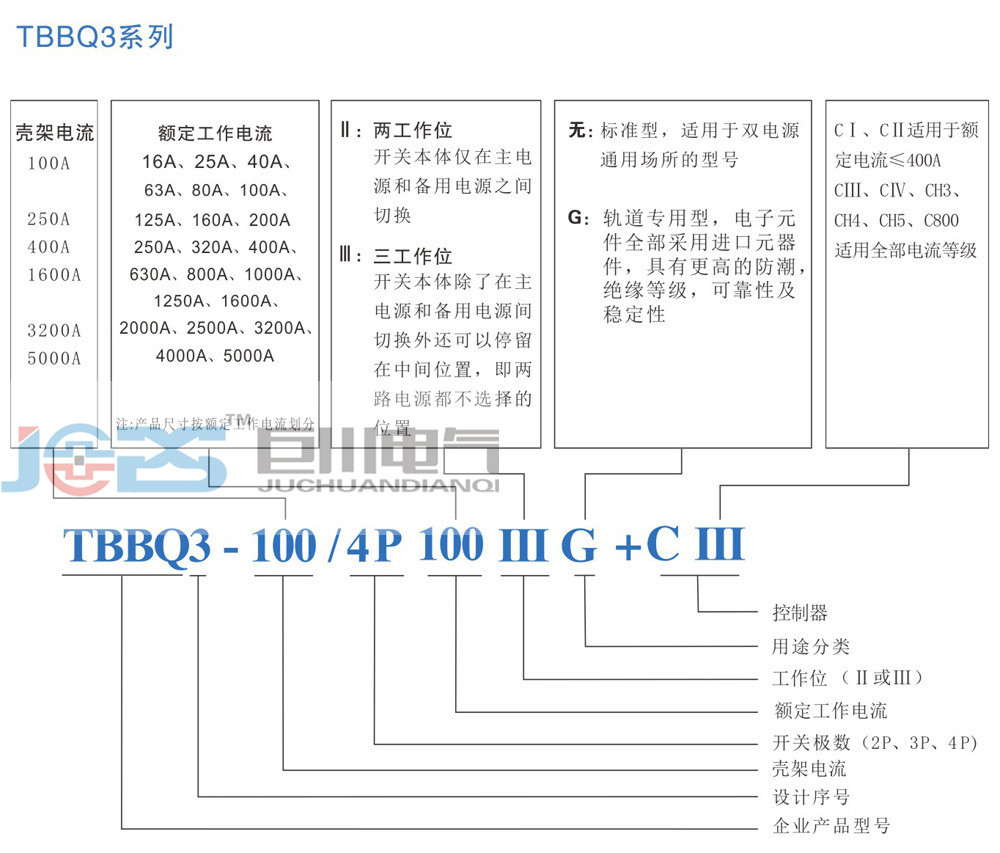

型號說明
設計序號
F:兩段位三段位不標注
控制器
CⅢF
1.132.1面板按鍵操作和指示燈顯示可通過按鍵進行手動操作。
2.2各繼電器輸出由硬件互鎖和程序控制硬件互鎖保證了不會同時接通兩路電源程序
控制電源切換時控制流程為先斷后合。
2.3控制發電機的繼電器與A電源聯鎖保證A電源故障后啟動發電機A電源恢復正常
時延時停發電機。
2.4設計新穎具有體積小、結構緊湊、模塊化等特點。
2.5安裝方式為面板式安裝并配有緊固螺栓安裝維護方便。
2.6有自投自復功能和自投不自復功能。可通過后面板撥動開關設置。出廠時設為自投自
復功能設在Ⅰ位。
YCQ2E2參數
額定電流（A）Ie 16-125A 160-250A 300-400A 630-800A 1000-1250A額定電壓（V）Ue AC400V/DC125V額定頻率50Hz/60Hz主觸頭位置數2或3接線方式板前板后操作電流(A) 110VAC/DC 6 8 12 16 24 220VAC/DC 3 4 6 8 12脫扣電流(A) 110VAC/DC 1.4 1.4 2 2.4 3 220VAC/DC 0.7 0.7 1 1.2 1.5額定短時耐受電流(KA) 5 10 12.5 32 32額定限制短路電流(KA) 100 50 50 50 50接通與分斷能力6Ie(AC-33, cosΦ=0.5) 4Ie(DC-33,L/R=2.5ms)轉換動作時間(ms) 75 75 80 130 140壽命（次）電氣壽命6000, 2500 2500 2500 2500機械壽命10000操作循環次數(/小時) 120 60電器級別PC級使用類別AC-33A AC-33B電壓偏差380V±20%頻率偏差50±10%
額定電流（A）Ie 1600A 2000A、2500A 3200A 4000A 5000A額定電壓（V）Ue AC400V/DC125V額定頻率50Hz/60Hz主觸頭位置數3接線方式板后操作電流(A) 110VAC/DC 28 20 24 32 32 220VAC/DC 14 10 12 16 16脫扣電流(A) 110VAC/DC 4 4 4 4 4 220VAC/DC 2 2.5 2.5 3 3額定短時耐受電流(KA) 32 50 50 50 50額定限制短路電流(KA) 50 100 100 120 120接通與分斷能力6Ie(AC-33, cosΦ=0.5) 4Ie(DC-33,L/R=2.5ms)轉換動作時間(ms) 140 200 200 220 220壽命（次）電氣壽命2500, 2500 2500 2500 2500機械壽命10000操作循環次數(/小時) 30電器級別PC級使用類別AC-33B電壓偏差380V±20%頻率偏差50±10%
功能與特點
一體化設計：開關為積木式結構，體積小，重量輕，可節省安裝空間，降低成本；配備CⅠ（F）－CⅤ（F）型控制器，滿足客戶各種不同用途的需要。
動力源：YCQ2E2采用勵磁式電磁驅動，線圈瞬間吸合完成轉換功能，與電機驅動相比可靠性高、速度更快，可保證很高的同步性。
傳動機構：YCQ2E2采用最簡單可靠的連桿機構傳換動力，630A以上產品，重要的轉動部分采用軸承，所有受力大的運動零部件，均采用表面強化處理，防腐、耐磨。
保持機構：開關在接通狀態，能夠可靠的保持。產品采用一個機械鎖扣，將主觸頭可靠鎖定在設計的位置，機構只在轉換瞬間通電，保持狀態無需電能。只有在控制器檢測出電源有故障，給脫扣線圈發出指令時，機械鎖扣才能夠脫扣。
動靜觸頭接觸方式：YCQ2E2采用伯合式動靜觸頭連接，動靜觸頭能夠快速分離，有利于觸頭滅弧。
觸頭結構：動觸頭采用弧面，靜觸頭采用平面的結構，特別有利于滅弧和保證可靠的接觸壓力。
觸頭壓力：YCQ2E2每一個觸頭都有獨立的彈簧提供壓力，觸頭壓力大，可保證接觸面積、底抗電磁力、保證導電能力、短時耐受電流（Icw）大。
觸頭開距：YCQ2E2電氣間隙和爬電距離是斷路器的1.5和1.8陪，可以可靠防止轉換瞬間電源疊加的危險。
導電與散熱：YCQ2E2才用多個獨立的觸頭，保證觸頭的接觸面積和散熱，有利于長期通電的可靠性。
觸頭材料：兼顧導電、耐弧和防腐性能，考慮了觸頭長期處于短開狀態，暴露在空氣中的ATSE獨有特點。
“V”型控制機構：保證兩路電源不可能同時接通。
滅弧方式：YCQ2E2配備獨立滅弧罩，滅弧迅速，630A以上產品設計有專門的滅弧觸頭，適合ATSE帶負荷轉換的電器特性。
智能監控
遠程切換：A、B電源遠程切換并利用外接無源觸點可使ATSE脫扣處于OFF位置。
參數可設置：轉換延時、過壓、欠壓、高頻、低頻等都可同過控制器調整。
故障監測：通過控制器，可檢測過壓、欠壓、缺項、高頻、低頻等故障；可通過RS485接口與上位機通訊。
遠程監控：通過控制器，可在上位機、消防中心以及其它控制系統控制、監視ATSE。
